VQ647氣動V型球閥
一、氣動V型球閥 產品概述
本公司生產的霜恒牌VQ647氣動V型球閥，由活塞式氣動執行機構和V型球閥組成，是一種由V型切口球面閥板在小開度范圍內貼著密封面旋轉而控制流體的角行程調節閥。V型切口球面板在增大調節比的同時，在截流時對密封環還有剪切作用，因此氣動V型調節球閥適用于要求大調節比的控制系統，以及對含纖維質流體、料漿類流體的控制。氣動V型球閥適用于兩位切斷、調節的場合，可配閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關氣動V型調節球閥具有連線簡單，結構緊湊、尺寸小、重量
一、氣動V型球閥 產品概述
|
本公司生產的霜恒牌VQ647氣動V型球閥，由活塞式氣動執行機構和V型球閥組成，是一種由V型切口球面閥板在小開度范圍內貼著密封面旋轉而控制流體的角行程調節閥。V型切口球面板在增大調節比的同時，在截流時對密封環還有剪切作用，因此氣動V型調節球閥適用于要求大調節比的控制系統，以及對含纖維質流體、料漿類流體的控制。氣動V型球閥適用于兩位切斷、調節的場合，可配閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關氣動V型調節球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。氣動V型球閥廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
|
|
|
VQ647氣動V型球閥
|
二、氣動V型球閥 產品特點
1、不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會(huì )受壓力“突變”的影響；
2、具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
3、防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
4、當閥門關閉時，V型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
三、氣動V型球閥 主要技術參數
1、閥體
|
閥體形式
|
直通鑄造球型閥
|
|
公稱通徑
|
DN25～400mm
|
|
公稱壓力
|
國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K
|
|
法蘭標準
|
JIS、ANSI、GB、JB、HG等
|
|
連接形式
|
法蘭式、對夾式
|
|
閥蓋形式
|
整體式 (適用溫度-45～+400℃)
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
|
|
閥芯形式
|
帶V型切口的球型閥芯
|
|
流量特性
|
等百分比特性
|
2、執行器
|
執行器型號
|
GT、SR、ST、AT、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-20～+90℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
四、氣動V型球閥 主要性能指標
|
公稱通徑 DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數KV
|
32
|
46
|
78
|
90
|
160
|
250
|
360
|
610
|
1120
|
1850
|
2950
|
3700
|
|
允許壓差(MPa)
|
≤ 公稱壓力
|
|
動作范圍
|
0～90°
|
|
泄露量Q
|
軟密封VI級、硬密封IV級、符合ANSI B16.104標準
|
|
基本誤差
|
帶定位器：小于全行程的±2%
|
|
回差
|
帶定位器：小于全行程的2%
|
五、氣動V型球閥 主要性能規范
|
試驗壓力(MPa)
|
公稱壓力(MPa)
|
壓力級
|
JIS(K)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
強度試驗
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
3.0
|
7.5
|
16.5
|
2.4
|
3.8
|
|
密封試驗
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
2.2
|
5.5
|
12.1
|
1.5
|
2.8
|
|
氣密試驗
|
0.4～0.7MPa
|
六、氣動V型球閥 主要零件材料
|
零件名稱
|
材料名稱
|
|
閥體
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球體
|
2Cr13+氮化處理
|
304
|
316
|
316L
|
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
|
密封圈
|
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
|
|
適用介質
|
水、氣體、蒸汽、油品等
|
硝酸等腐蝕性介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|

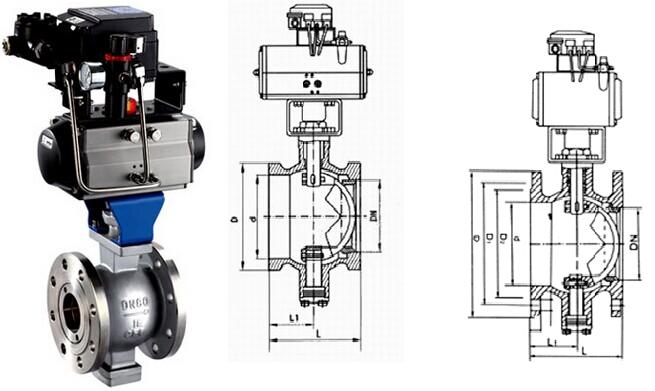

七、氣動V型球閥 外形尺寸圖
八、氣動V型球閥 連接尺寸
|
公稱通徑 DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
102
|
102
|
114
|
124
|
143
|
165
|
194
|
213
|
229
|
243
|
297
|
338
|
|
L1
|
62
|
62
|
62
|
75
|
80
|
100
|
115
|
130
|
160
|
200
|
240
|
334
|
|
H
|
60
|
60
|
65
|
95
|
105
|
120
|
140
|
155
|
165
|
205
|
240
|
270
|
|
H1
|
277
|
285
|
305
|
364
|
379
|
389
|
402
|
426
|
453
|
473
|
540
|
590
|
|
L2
|
140
|
140
|
140
|
164
|
164
|
190
|
210
|
247
|
276
|
348
|
378
|
524
|
|
PN1.6MPa法蘭尺寸
|
|
D
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
|
D1
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
|
D2
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
266
|
319
|
370
|
|
n-φd
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
12-22
|
12-26
|
12-26
|
|
PN2.5MPa法蘭尺寸
|
|
D
|
115
|
140
|
150
|
165
|
185
|
200
|
235
|
270
|
300
|
360
|
425
|
485
|
|
D1
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
310
|
370
|
430
|
|
D2
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
274
|
330
|
389
|
|
n-φd
|
4-14
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-22
|
8-26
|
8-26
|
12-26
|
12-30
|
16-30
|
由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
