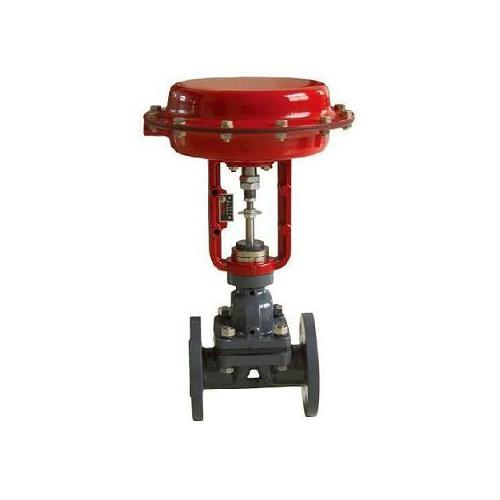

ZJSG氣動隔膜調節閥
一、氣動隔膜調節閥 產品概述
本公司生產的ZJSG氣動隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。由隔膜閥配用氣動薄膜執行機構組成。隔膜與閥體間“山”形凸出面進行密封,與外界隔離(無填料函),特別適合于要求耐腐蝕、劇毒場合。氣動隔膜調節閥采用模塊化設計，可采用不同組合、配用各種附件。其主要特點如下：
1、采用輕型執行機構，高度及重量均可減小30%。
2、閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
3、閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不
一、氣動隔膜調節閥 產品概述
|
本公司生產的ZJSG氣動隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。由隔膜閥配用氣動薄膜執行機構組成。隔膜與閥體間“山”形凸出面進行密封,與外界隔離(無填料函),特別適合于要求耐腐蝕、劇毒場合。氣動隔膜調節閥采用模塊化設計，可采用不同組合、配用各種附件。其主要特點如下： |
|
|
ZJSG氣動隔膜調節閥
|
二、氣動隔膜調節閥 主要技術參數
1、閥體
| 閥體形式 | 直通鑄造隔膜閥 |
|---|---|
| 公稱通徑 | DN15～200mm |
| 公稱壓力 |
PN1.6、2.5、4.0MPa |
| 法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 |
| 連接形式 | 法蘭(FF RF RTJ) |
| 閥蓋形式 | 標準型-10～+150℃ |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥體材料 | 鑄鋼(WCB)、鑄鐵(HT200)、鑄鋼襯四氟(WCB+F46)、鑄鐵襯四氟(HT200+F46) |
2、閥內件
| 閥芯形式 | 隔膜式閥芯 |
|---|---|
| 流量特性 | 快開特性 |
| 閥芯材料 | 丁荃膠、天然膠、聚四氟乙烯 |
3、執行機構及附件、作用形式
| 執行器型式 | ZHA/B多彈簧簿膜執行機構 | ||||
|---|---|---|---|---|---|
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHAB-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程 | 10、16 | 25 | 40 | 40、60 | 100 |
| 彈簧范圍(KPa) | 20～100（標準）、20～60、60～100、40～200、80～240 | ||||
| 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
| 供氣壓力 | 140～400KPa | ||||
| 氣源接口 | RC1/4" | ||||
| 環境溫度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、手輪機構等 | ||||
| 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | ||||
三、氣動隔膜調節閥 主要性能指標
| 項目 | 不帶定位器 | 帶定位器 | ||
|---|---|---|---|---|
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | ≤3.0 | ≤1.0 | ||
| 死區% | ≤3.0 | ≤0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×閥額定容量 | |||
| 可調范圍R | 30：1 | |||
四、氣動隔膜調節閥 額定流量系數Kv、允許壓差
| 公稱通徑(DN) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 流量系數 | KV | 8 | 12 | 16 | 38 | 60 | 68 | 90 | 150 | 300 | 500 | 600 | 1200 | 1800 |
| 允許壓差(MPa) | 1.0 | 0.89 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 0.6 | 0.38 | 0.15 | 0.09 | |||
| 額定行程 | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||
| 配用執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | / | |||||||||
五、氣動隔膜調節閥 主要零件材料
| 閥體 | HT200、ZG230～450或下述材質襯里 |
|---|---|
| 隔膜 | 丁荃膠、天然膠、聚四氟乙烯波紋 |
| 薄膜 | 丁腈橡膠夾增強滌綸織物 |
| 彈簧 | 60S12Mn、閥體襯里材質及適用范圍 |
六、氣動隔膜調節閥 閥體襯里材料適用場合
| 閥體襯里 | 使用溫度（℃） | 適用介質 |
|---|---|---|
| 無襯里 | -10～+175 | 適用于非腐蝕性介質 |
| 軟橡膠 | -10～+85 | 有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等 |
| 硬橡膠 | -10～+85 | 適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等 |
| 氯丁膠 | -10～+105 | 適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿?？鼓p性能良好 |
| 丁荃膠 | -10～+120 | 防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性最好 |
| 搪瓷 | -10～+175 | 適用于溫無機酸、氧化酸、鹵素、醇類、酯類等化合物 |
| 氟46 | -10～+190 | 適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質 |
七、氣動隔膜調節閥 隔膜襯里材料適用場合
| 隔膜材質 | 使用溫度（℃） | 適用介質 |
|---|---|---|
| 丁荃膠（B級） | -40～+100 | 大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽類 |
| 天然膠（Q級） | -50～+100 | 主要用于凈化水、無機鹽和烯的礦物酸介質 |
| 聚四氟乙烯 | -10～+150 | 極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕 |
八、氣動隔膜調節閥 主要外形圖
|
|
ZJSG氣動隔膜調節閥 外形尺寸圖
|
九、氣動隔膜調節閥 主要連接尺寸
| 公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|
| L | 145 | 155 | 165 | 190 | 210 | 240 | 270 | 335 |
| L1 | 280 | 280 | 280 | 280 | 280 | 350 | 350 | 350 |
| H2 | 429 | 429 | 470 | 480 | 485 | 660 | 730 | 780 |
| H3 | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 |
| C | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 |
| A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
