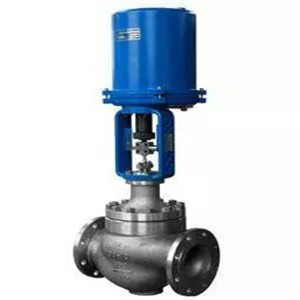

KHPS高壓?jiǎn)巫{節閥
一、KHPS高壓?jiǎn)巫{節閥 產品概述
本公司生產的KHPS高壓?jiǎn)巫{節閥，是一種上導向結構的調節閥，KHPS高壓?jiǎn)巫{節閥結構緊湊，壓降損失小，流量大，可調范圍廣，閥芯導向部分的導向面積大，抗振性好。KHPS高壓?jiǎn)巫{節閥配用的電動執行機構為一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。KHPS高壓?jiǎn)巫{節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。
KHPS高壓?jiǎn)巫{節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。
KHPS高
一、KHPS高壓?jiǎn)巫{節閥 產品概述
|
本公司生產的KHPS高壓?jiǎn)巫{節閥，是一種上導向結構的調節閥，KHPS高壓?jiǎn)巫{節閥結構緊湊，壓降損失小，流量大，可調范圍廣，閥芯導向部分的導向面積大，抗振性好。KHPS高壓?jiǎn)巫{節閥配用的電動執行機構為一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。KHPS高壓?jiǎn)巫{節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。 |
|
|
KHPS高壓?jiǎn)巫{節閥
|
二、KHPS高壓?jiǎn)巫{節閥 主要技術參數
1、閥體
| 閥體型式 | 單座鑄造球型閥 | |
|---|---|---|
| 公稱通徑 | 25、40、50、80mm | |
| 公稱壓力 | ANSI 900、1500、2500；JIS 63K | |
| 連接型式 | 密封面型式 | RF、RJ |
| 法蘭標準 | JIS B2201-1984、ANSI B16.5-1981等 | |
| 焊接標準 | 嵌接焊SW(40~80mm) 對接焊BW(80mm) | |
| 材料 | 碳鋼(ZG230-450)、CrMo鋼、不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)等 | |
| 上閥蓋 | 常溫型 | -5～+230℃ |
| 伸長I型 | +230～+566℃ | |
| 壓蓋型式 | 螺栓壓緊式 | |
| 密封填料 | 8石棉編織填料、石墨填料 | |
2、閥內件
| 閥芯形式 | 單座柱塞型閥芯 |
|---|---|
| 流量特性 | 等百分比特性、線性特性 |
| 材料 | 不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金等 |
2、執行器
| 執行器型式 | DKZ系列、381L系列、SKZ系列、PSL系列 | |
|---|---|---|
| 輸入信號 | DKZ執行機構 | Ⅱ型0～10mA·DC（輸入電阻200Ω）；Ⅲ型4～20mA·DC（輸入電阻250Ω） |
| 381L執行機構 | 4～20mA·DC或1～5V（輸入電阻250Ω） | |
| SKZ執行機構 | 4～20mA·DC、1～5V DC | |
| PSL執行機構 | 4～20mA·DC | |
| 電源電壓 | DKZ執行機構 | 220V，50Hz |
| 381L執行機構 | 220V，50/60Hz | |
| SKZ執行機構 | 單相控制220V·50Hz | |
| PSL執行機構 | 單相控制220V·50Hz； 三相控制380V，50Hz | |
| 手動機構 | DKZ執行機構：手輪； 361L執行機構:離合式； SKZ執行機構: 手輪； PSL執行機構: 手輪 | |
| 作用形式 | 電關式或電開式 | |
三、KHPS高壓?jiǎn)巫{節閥 主要性能指標
| 參數 | 指標值 | |
|---|---|---|
| 泄漏量 | 金屬閥座 | 小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級 |
| 軟閥座 | 小于閥額定容量的10-7，符合ANSI B16.104-1976 VI級 | |
| 回差 | 配DKZ執行機構為1.5%；配361L執行機構為2%；配SKZ執行機構為1%；配PSL執行機構為1% | |
| 基本誤差 | 配DKZ執行機構為±2.5%；配361L執行機構為±2%；配SKZ執行機構為±1.5%；配PSL執行機構為±1% | |
| 可調范圍 | 50:1(0.25≤Cv≤14)或30:1(Cv≤0.16) | |
四、KHPS高壓?jiǎn)巫{節閥 Cv值和行程
| 公稱通徑 | 25 | 40 | 50 | 80 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 15 | 20 | 25 | 25 | 32 | 40 | 32 | 40 | 50 | 50 | 65 | 80 |
| 額定Cv值 | 4.0 | 6.3 | 12 | 12 | 17 | 25 | 17 | 25 | 47 | 47 | 75 | 110 |
| 額定行程 | 14.3 | 25 | 38 | |||||||||
五、KHPS高壓?jiǎn)巫{節閥 主要外形圖
| 公稱通徑DN(mm) | 25、40、50、80mm | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 結構長度 | 由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會(huì )為您提供完整的圖紙及技術資料。 | ||||||||||
| 閥體高度 | |||||||||||
| 執行器高度 | |||||||||||
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
