電動調節球閥
一、電動調節球閥 產品概述
|
霜恒牌ZAJQ電動調節球閥是一種轉角為90°的旋轉類球閥，采用角行程電動執行器(CHR、PSQ、HQ、DZW)及球閥閥體組成。電動調節球閥適用于兩位切斷、調節的場合，采用一體化結構，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA控制信號或1-5VDC及220VAC電源即可控制運轉。 |
|
|
|

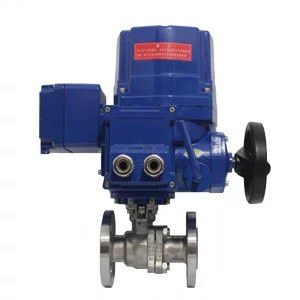

ZAJQ電動調節球閥
|
|
二、電動調節球閥 控制原理
|
CH系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。采用獨創(chuàng )的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上?？煽毓栎敵?，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。 |
三、電動調節球閥 主要技術參數
1、閥體
| 閥體形式 | 兩段式鑄造球型閥 |
|---|---|
| 公稱通徑 | DN15～300mm |
| 公稱壓力 | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 |
| 連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(錐螺紋、管螺紋) |
| 閥蓋形式 | 整體式 |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
| 閥體材料 | 鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼、鑄鋼襯四氟(WCB+F46) |
2、閥內件
| 閥芯形式 | O型球體閥芯+電子拋光 |
|---|---|
| 流量特性 | 近似快開特性 |
| 閥芯材料 | 不銹鋼(CF8、CF8M、CF3、CF3M)+氮化處理 |
3、執行器
| 執行器型號 | CHR、3810R、DZW、HQ、PSQ |
|---|---|
| 主要技術參數 | 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄 | |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
四、電動調節球閥 主要性能指標
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 允許壓差(MPa) | ≤ 公稱壓力 | |||||||||||||
| 動作范圍 | 0～90°、0～360° | |||||||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% | |||||||||||||
| 基本誤差 | ±1% | |||||||||||||
| 回差 | ±1% | |||||||||||||
| 死區 | ≤1% | |||||||||||||
| 可調范圍 | 250：1 | 350：1 | ||||||||||||
五、電動調節球閥 主要性能規范
| 試驗壓力(MPa) | 公稱壓力(MPa) | 壓力級 | JIS(K) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 壓力等級 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
| 強度試驗 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 |
| 密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7MPa | |||||||||
六、電動調節球閥 外形尺寸圖
|
|
|
|
ZAJQ電動調節球閥 (配CHQ)
|
ZAJQ電動調節球閥 (配CHR)
|
|
七、電動調節球閥 外形連接尺寸
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 | ||||||||||||
| H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 | ||||||||||||
| H1、H3、A、A2 | 根據所配氣動執行機構而定 | |||||||||||||||||||||||||
| PN1.6MPa法蘭連接尺寸 | ||||||||||||||||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | ||||||||||||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||||||||||||
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | ||||||||||||
| n-Φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | ||||||||||||
| PN2.5MPa法蘭連接尺寸 | ||||||||||||||||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | ||||||||||||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | ||||||||||||
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 | ||||||||||||
| n-Φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 | ||||||||||||
| PN4.0MPa法蘭連接尺寸 | ||||||||||||||||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 375 | 450 | 515 | ||||||||||||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 320 | 385 | 450 | ||||||||||||
| D6 | 40 | 51 | 58 | 66 | 76 | 88 | 110 | 121 | 150 | 176 | 204 | 260 | 313 | 364 | ||||||||||||
| n-Φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-30 | 12-22 | 16-33 | ||||||||||||
| PN6.3MPa法蘭連接尺寸 | ||||||||||||||||||||||||||
| D | 105 | 130 | 140 | 155 | 170 | 180 | 205 | 215 | 250 | 295 | 345 | 415 | 470 | 530 | ||||||||||||
| D1 | 75 | 90 | 100 | 110 | 125 | 135 | 160 | 170 | 200 | 240 | 280 | 345 | 400 | 460 | ||||||||||||
| D6 | 40 | 51 | 58 | 66 | 76 | 88 | 110 | 121 | 150 | 176 | 204 | 260 | 313 | 364 | ||||||||||||
| n-Φd | 4-14 | 4-18 | 4-18 | 4-22 | 4-22 | 4-22 | 8-22 | 8-22 | 8-26 | 8-30 | 8-33 | 12-36 | 12-36 | 16-36 | ||||||||||||
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
