一、電動高壓截止閥 產品概述
電動高壓截止閥(電站截止閥)適用于公稱壓力PN20～32MPa及P54/100V-P57/170V ，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質。
1、電動高壓截止閥中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。
2、電動高壓截止閥閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
3、電動高壓截止閥閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、電動高壓截止閥閥蓋填料函深度合理，填料加緩蝕
一、電動高壓截止閥 產品概述
|
電動高壓截止閥(電站截止閥)適用于公稱壓力PN20～32MPa及P54/100V-P57/170V ，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質。 |
|
|

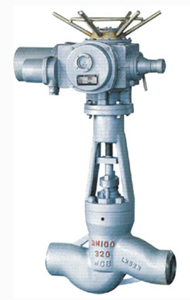

J960Y電動高壓截止閥
|
二、電動高壓截止閥 技術參數
| 閥體型式 | 高壓鍛造閥 |
|---|---|
| 閥芯型式 | 柱塞式(錐面) |
| 公稱通徑 | DN10 ～ DN100 |
| 公稱通徑 | PN20.0～32.0MPa |
| 連接形式 | 焊接式 (對焊、承插焊) |
三、電動高壓截止閥 零件材料
| 1 | 閥體 | WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
|---|---|---|
| 2 | 閥芯 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 3 | 閥桿 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 4 | 閥蓋 | WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 5 | 填料 | 柔性石墨、PTFE |
| 6 | 填料壓蓋 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 7 | 電動執行器 | 殼體(HT200、WCB) |
四、電動高壓截止閥 性能規范
| 試驗壓力(MPa) | 公稱壓力(MPa) | 壓力級 | JIS(K) | |||||
|---|---|---|---|---|---|---|---|---|
| 16.0 | 20.0 | 25.0 | 32.0 | 900 | 1500 | 20K | 40K | |
| 強度試驗 | 24.0 | 30.0 | 37.5 | 48.0 | 22.5 | 39.0 | 7.5 | 16.5 |
| 密封試驗 | 17.6 | 22.0 | 27.5 | 35.2 | 16.5 | 28.6 | 5.5 | 12.1 |
| 工作溫度 | ≤425℃ | |||||||
| 適用介質 | 水、蒸汽、腐蝕性介質 | |||||||
五、電動高壓截止閥 主要外形圖
|
|
|
|
|
電動高壓截止閥 (連接尺寸)
|
六、電動高壓截止閥 主要外形尺寸
| DN | L | H | W | W1 |
|---|---|---|---|---|
|
國標50～200 美標 2"～8" |
由于該閥門為訂做產品，所有外型結構尺寸需以工程師現場設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會(huì )為您提供完整的圖紙及技術資料。 | |||
